仕様書

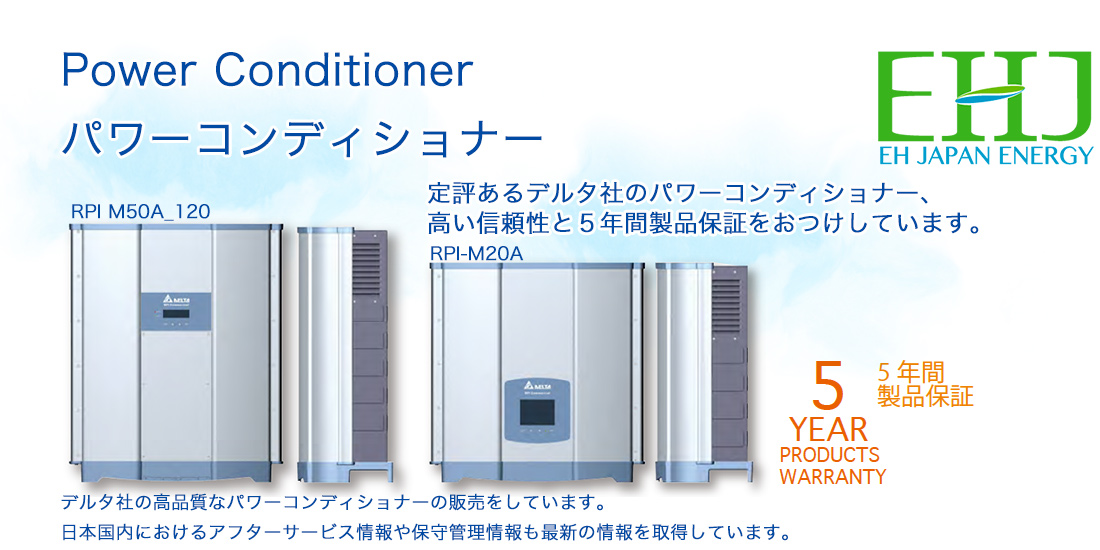

| 型名 | RPI-M50A _120 | RPI-M20A |
|---|---|---|
| 最大入力電圧（DC） | 1000V | |
| 入力電圧範囲 | 200~1000V | |
| MPP 電圧範囲（定格出力における） | 520~800V | 470~820V |
| 起動電圧 | 250V～ | 250V |
| 定格入力電圧（DC） | 600V | 635V |
| 最大入力電流（DC） | 50Ａ ×2 | 22Ａ ×2 |
| MPPT 回路数 | 2 回路（各MPPT 回路50A 対応） | 2 回路（各MPPT 回路22A 対応） |
| 入力数 | 2×5 入力 | 2×2 入力 |
| 定格出力（最大出力） | 50kW（55kVA) | 20kW |
| 定格/ 最大出力電流（AC) | 定格72.5Ａ、最大80A | 定格29Ａ、最大32A |
| 最大電力変換効率 | 98.6％ | 98.3％ |
| 定格出力時変換効率 | 98.1％ | 97.7％ |
| 定格出力電圧（AC） | 400V / 420V / 440V※OVR 整定値最大528V まで対応 | 400V |
| 相数 | 三相3 線 | |
| 過負荷耐量 | 100％連続（定格電流、周囲温度40 ℃） | |
| 連系保護 | 過電圧OVR、不足電圧UVR、周波数上昇OFR、周波数低下UFR、有効/ 無効電力制御（各機能整定可） | |
| 単独運転検出（能動式） | 無効電力変動方式 | 無効電力変動方式（マスク可） |
| 単独運転検出（受動式） | 位相跳躍方式 | |
| 最大出力電圧範囲 | 90～120％ | |
| 主力周波数範囲 | 50Hz±5Hz（初期手動設定により60Hz±5Hz に変換可能） | |
| 力率 | 0.99 以上 | |
| 電流歪率 | 3％未満（総合）/ 2％（各次） | |
| 主回路方式 | 自励式電圧型 | |
| スイッチング方式 | 高周波PWM 方式 | |
| 出力制御方式 | 出力電流制御方式 | |
| 出力制御機能 | 速度3 秒/％以上、0％～100％（ステップ1％）、制度±5％ | |
| 絶縁方式 | トランスレス | |
| 入出力インターフェース | AC コネクター( アンフェノール社製） DC コネクター（マルチコンタクト社製) | コネクター式 |
| 力率調整範囲 | 遅れ08.～進み0.8 | |
| 運転可能周波数 | 45.00～65.00Hz | |
| 待機消費電力 | 2W 未満 | |
| 通信方式 | RS-485 | |
| 設置環境 | ●直射日光が当たらない場所 ●爆発性・可燃性・腐食性および、その他有毒ガスの無い場所、また同ガスの発生の恐れの無い場所 ●直接、潮がかからない場所 ●異常な振動、衝撃を受けない場所 ●騒音について厳しい規制を受けない場所 ●電気的雑音について厳しい規制を受けない場所 ●温度変化の激しくない場所（結露なき場所で使用すること） | |
| 冷却方式 | 強制空冷式 | |
| 騒音 | 72dB 以下 | 55dB 以下 |
| 設置場所 | 屋外（屋内も可） | |
| 表示 | キャラクタLCD モジュール（8X2 行） | 5 インチLCD ディスプレイ（320×240 ピクセル） |
| 操作ボタン | 上、下、EXIT、ENTER | |
| 寸法 | 740（H）×612（W）×278（D）ｍｍ | 625（H）×612（W）×278（D）ｍｍ |
| 質量 | 74kg | 43kg |
| 防水・防塵等級 | IP55 準拠（基盤部はIP65） | |
